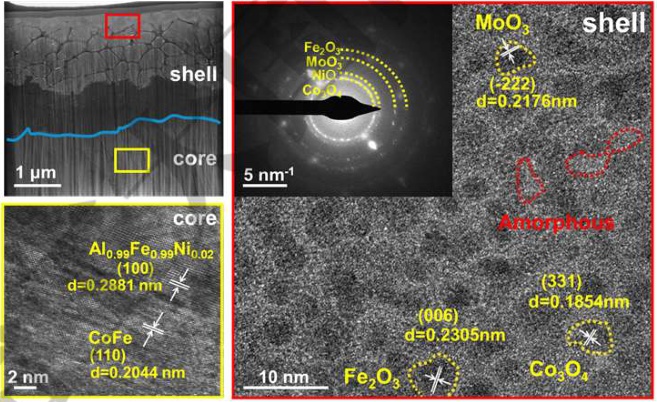

目前电解水催化剂领域，由于析氧反应中间产物多、势垒高，是研究的主要热点，同时实验室开发的电解水析氧催化剂难以在工业级大电流密度下工作，开发的亚稳态合金催化剂，通过调控制备过程参数，调节合金微观结构，构建了特殊的晶体核-非晶纳米晶壳亚稳态合金以及不同大小纳米晶的亚稳态合金，探究了不同微观结构对催化性能的影响规律，使催化剂在工业级电流密度下具有较高活性且稳定催化，同时制备的亚稳态合金催化剂产量大且质量稳定；基于此发表了两篇Advanced functional materials，并在研一项国家自然科学基金项目。
制备的亚稳态合金目前已经在实验室进行了AEM实验，在亚稳态合金同时充当阴极和阳极催化剂时，在1.7V即可达到500mAcm-2的工业级电流密度，同时结合亚稳态合金纤维可以大规模稳定制备，其具有较好的工业应用前景，在工业应用后，可以提升工业碱性电解槽功率，降低成本，从而提高氢能产率，最终实现国家提出的“绿氢”目标。
面议（具体合作方式与投资规模可联系洽谈）
亚稳态合金催化剂的成本在0.9元每千克，而工业上使用的催化剂常为镀镍钢板，其成本在19元每千克左右，其成本大大降低；目前常见的催化剂在1Acm-2的电流密度下可以保持稳定，而亚稳态合金纤维催化剂在2-5Acm-2的电流密度下均可稳定工作，且过电位在500mV以下。
超高强镁合金及其制备成形技术
技术茂
登录
免费发布信息
