采用TIG熔覆方法在高强韧网状结构钛基复合材料表面研制高增强体含量钛基复合耐磨涂层，通过陶瓷相的支撑保护抵抗擦伤及钛基体组织细化与固溶强化效果，获得高硬度/高耐磨涂层高强韧基底治金结合一体化。

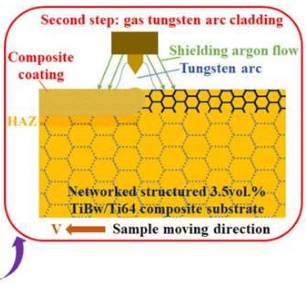

该技术极大地提高了钛基复合材料的硬度耐磨性，实现钛基复合材料高强韧与高耐磨性一体化，有望应用于航天飞行器等多种耐磨构件，代替耐磨钢等传统耐磨材料实现减重40%以上，大幅提升综合性能。两步法制备高含量TiB/TC4熔覆层示意图不同TiB:TiC含量混合强化涂层宏观硬度变化
面议（具体合作方式与投资规模可联系洽谈）
高耐磨与高强韧一体化TMCS硬度最高HRC62.1，高出基底材料(HRC 33.3) 86.4%;相应体积磨损速率为7.35x105 mm3·N-1·m-1，与基底材料(6.78x10-4 mm3·N-1·m-4)相比下降幅度约一个数量级，具有优异耐磨性。
超高强镁合金及其制备成形技术
技术茂
登录
免费发布信息
