目前耐磨堆焊技术已成为电力、水泥、钢铁、机械、船舶、管件制造等企业耐磨部件堆焊修复的首选。如水泥行业立磨辊，和钢铁行业轧辊都大量使用。为了改变国内耐磨堆焊材料落后的局面，我们开发出了纳米增强耐磨堆焊材料。该技术是在堆焊焊丝或焊条制作过程中在焊药中加入适量适宜的纳米增强剂以提高最终耐磨堆焊层的性能和使用寿命。增强剂的加入可使堆焊层的表面硬度明显升高。

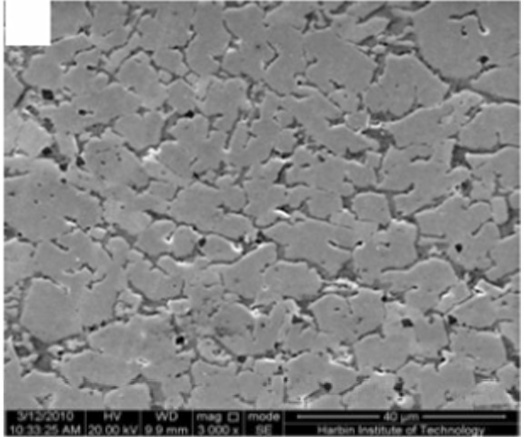

电力、水泥、钢铁、机械、船舶、管件制造等企业耐磨部件堆焊及修复。如水泥行业立磨辊、辊压机；冶金行业轧辊；船舶甲板、海上平台甲板；工程机械耐磨件等。加与未加改性剂的堆焊层显微组织扫描照片
面议（具体合作方式与投资规模可联系洽谈）
未加增强剂时，硬度为652HV，断裂韧性KIC为7.9MPam1/2；而当加入增强剂后，初生碳化物明显细化，硬度和断裂韧性显著提高，硬度为HV1011，断裂韧性KIC为12.93MPam1/2，分别比未加增强剂前提高55%和64%。与未加纳米增强剂的相比，纳米增强使堆焊层的耐磨性和抗冲蚀性能分别提高500%和200%以上。硬度和断裂韧性可比未加增强剂前提高50%以上。耐磨性能可提高200%以上。
超高强镁合金及其制备成形技术
技术茂
登录
免费发布信息
