针对商业航天等领域对轻质耐热高强韧材料的迫切需求，设计了网状结构钛基复合材料。该材料塑性较传统钛基复合材料提高5倍，从根本上解决了粉末冶金钛基复合材料瓶颈问题。进一步构建了两级网状结构钛基复合材料，大幅提高了其高温力学性能，蠕变持久断裂时间较钛合金最高提高20倍。攻克了非连续增强钛基复合材料大尺寸坯料稳定制备、大尺寸板材轧制制备与超塑性成形、薄壁复杂构件激光增材近净成形，以及构件焊接、机械加工、热处理改性等多项关键技术。相关成果获省部级奖励4项。
面议（具体合作方式与投资规模可联系洽谈）

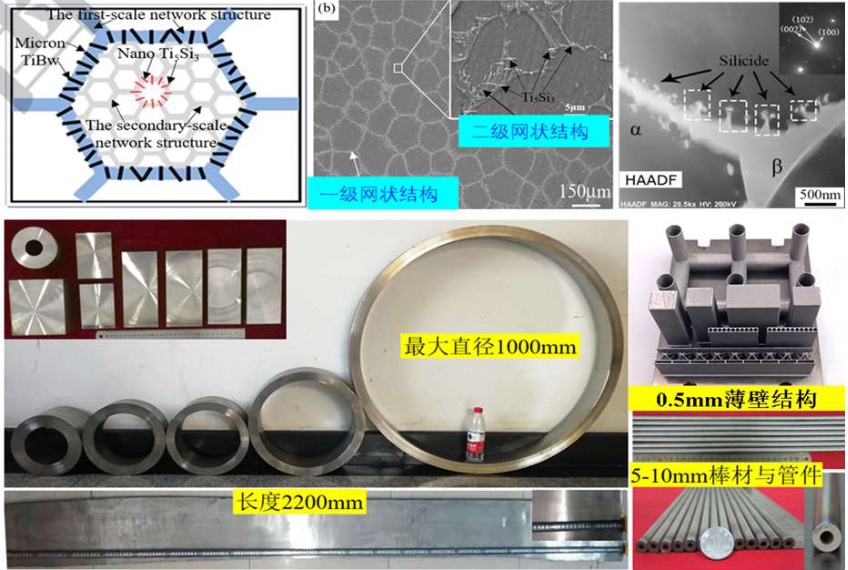

该材料密度(4.5g/cm3)与传统钛合金相当，但使用温度高至600-800℃。600℃抗拉强度达到800MPa，700℃抗拉强度达到500MPa，较传统高温合金实现减重40%以上。单件坯料稳定制备能力达到400kg。单一构件最大尺寸达2.5m。板材厚度及丝材直径尺寸可达0.5mm。【典型应用】在商业航天领域气动格栅、中介机匣、头部壳体、涡轮泵、阴阳球等耐热部件有重要应用。网状结构钛基复合材料微观组织结构与构件外观制备（材料学院）
超高强镁合金及其制备成形技术
技术茂
登录
免费发布信息
